Ürün ayrıntıları:
|
| area of the sensitive element is: | 2.0×1.0mm2 | Output signal: | >2.5V |
|---|---|---|---|
| Balance: | <20% | Working voltage: | 2.2-15V |
| Working current: | 8.5-24μA | ||
| Vurgulamak: | İnsan Vücudu Kızılötesi Sensör Modülü,Pyroelectric kızılötesi sensör modülü,İnsan Vücudunun Kızılötesi Sensörü |
||
Ürün Tanımı:

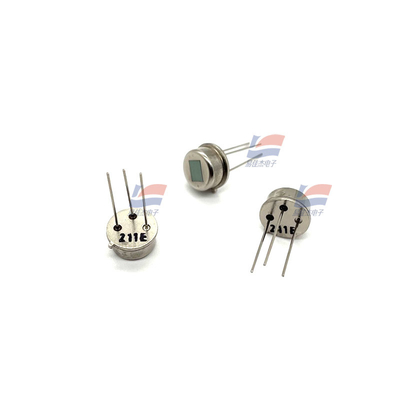

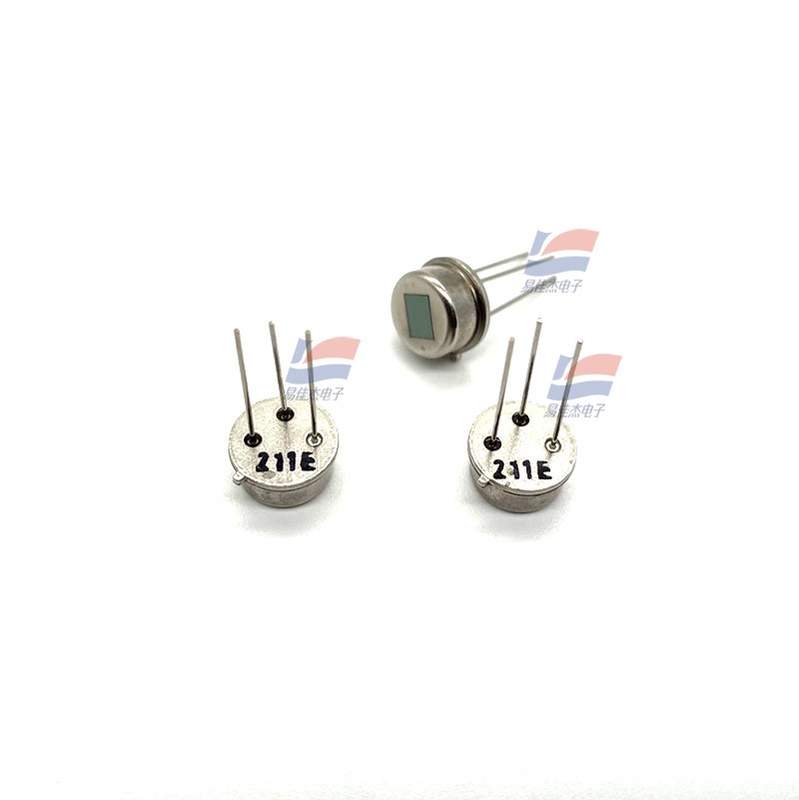

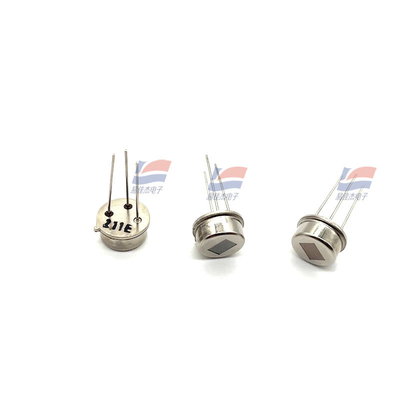

RE200B Pyroelectric Kızılötesi Sensör İnsan Vücudu Kızılötesi Sensör Modülü
Özellikleri:
RE200B bir tür sensördür. RE200B, kızılötesi radyasyonu algılamak için sıcaklıkla değişen piroelektrik malzemenin kutuplaşma özelliğini benimser.ve sıcaklık değişiminden kaynaklanan müdahaleyi bastırmak için çift hassas eleman tamamlama yöntemini benimser, bu da sensörün çalışma istikrarını arttırır.
Çift pirotektrik kızılötesi sensörü RE200B hassas eleman alanı 2.0×1.0mm2
Çıkış sinyali > 2,5V
(420°k blackbody 1Hz modülasyon frekansı 0.3-3.0Hz bant genişliği 72.5db kazanç)
(mVp-p) (25°C)
Geri kalanı %20
Çalışma voltajı 2.2-15V
Çalışma akımı 8.5-24μA
Kullanım: 1, yukarıdaki özellikler kaynak direnci R2=47KΩ koşulunda ölçülür, kullanıcı sensörü kullanırken kendi ihtiyaçlarına göre R2 boyutunu ayarlayabilir.
2En iyi optik tasarımı elde etmek için hassas elemanın konumuna ve görüş alanının büyüklüğüne dikkat edin.
3. Tüm gerilim sinyali ölçümleri zirveye-çiğre kalibrasyonudur. Bilansa B'deki EA ve EB, sırasıyla iki hassas elementin gerilim çıkış sinyallerinin zirvelerini ve zirvelerini temsil eder.
4, sensörü kullanırken, iğnenin bükme veya kaynak kısmı iğnenin tabanından 4 mm'den fazla uzaklıkta olmalıdır.
5, sensörü kullanmadan önce, özellikle yanlış iğneleri önlemek için, kılavuza başvurmalısınız.
Özellikler:
| Kaynak voltajı | 0.4-1.1V |
| Çalışma sıcaklığı | -20°C -+ 70°C |
| Depolama sıcaklığı | -35°C -+ 80°C |
| Kaynak direnci | R2=47 Kω |
