Ürün ayrıntıları:
|
| cannula: | TO39 | Additional device: | Reflektor |
|---|---|---|---|
| Window/filter: | Available | Filling gas: | Ja |
| Vurgulamak: | MEMS kızılötesi ışık kaynağı |
||
Ürün Tanımı:

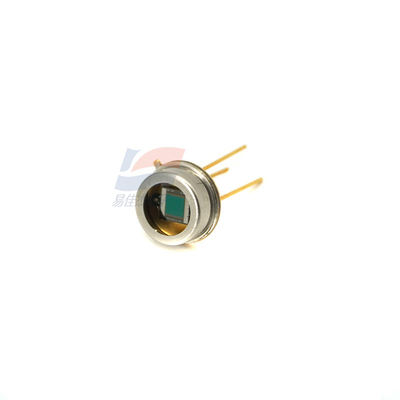

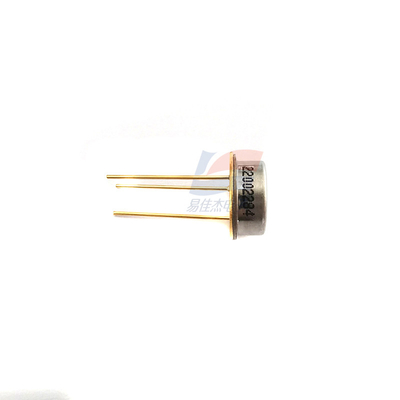

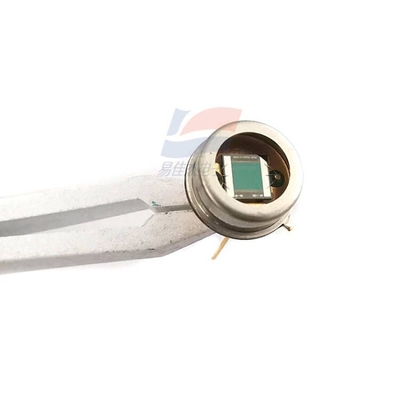

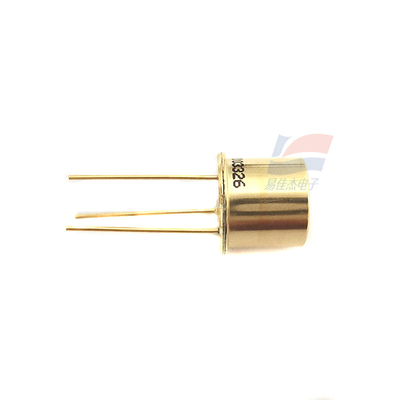

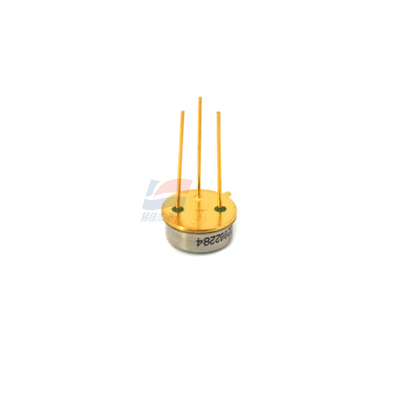

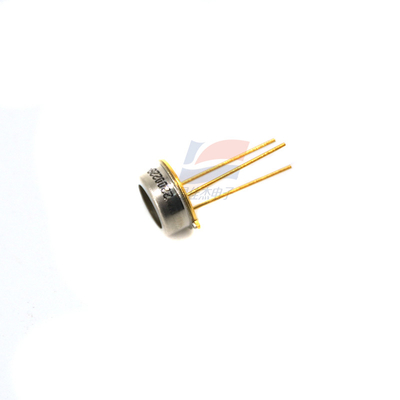

JSIR 350-4 MEMS kızılötesi ışık kaynağı NDIR gaz ölçümü için kızılötesi yayıcı
Özellikleri:

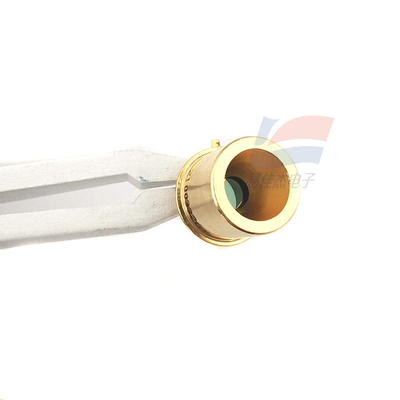

TO8 konektöründe 4 çip bulunan kızılötesi yayıcı, düşük konsantrasyonlu veya düşük emici özelliklere sahip gazları ölçmek için kullanılır.Standart TO8 kapsamında penceresiz bir yansıtıcı olan versiyon, 30 cm'den uzun mesafeler ölçmek için de uygundur.Bu MEMS tabanlı filament yayıcı karşıtının önemli ölçüde daha uzun bir ömrü ve daha az sürüklenmesi vardır.
Filament kızılötesi kaynakların aksine, JSIR 350 Quad yayıcısı modüle edilebilir / nabızlanabilir ve ek bir chopper gerektirmez.
Yüksek performanslı nanoamorf karbon diyaframları, uzun süreli istikrarlı radyasyon çıkışı için 850 °C'ye kadar diyafram sıcaklıklarına ulaşabilir.JSIR 350 Quad IR verici, endüstriyel havacılık ve diğer zorlu uygulamalarda çeşitli gaz analizi uygulamaları için idealdir.
IR aydınlatıcılar MTS termopile dedektörleri veya MPS piro detektörleri ile birlikte kullanılabilir.Mikro-Hibrit IR dedektörü ile kombinasyon, gaz konsantrasyonlarını analiz ederken daha iyi performans sağlar ve doğru ölçüm sonuçlarını sağlar.
Performans özellikleri
Geniş emisyona sahip 2-15 μm
Membran sıcaklığı 850 °C'ye kadar
Yüksek radyasyon çıkışı
Yüksek modülasyon frekansı
Uzun ömür (yüksek zar kararlılığı nedeniyle güvenilirlik)
HermeSEAL teknolojisi mevcut.
Teknik parametreler Açık / Pencere N2 Birimi
Spektral çıkış aralığı 2... 15 μm
Etkin alan 2,2 x 2,2 mm2
Sıcaklığa dayanıklı 1 40 ± 20 Ω
Sıcaklık katsayısı 2 tip. 500 ppm/K
Zaman sabiti 0-63 % tipik olarak 12.5 ms
İsimli güç tüketimi 3 650 mW
Çalışma voltajı 4 tip 4.9 V
Çalışma akımı 4 tip. 132 mA
Önerilen sürüş modu Güç modu
Aktif alan sıcaklığı 1,5,6 610 ± 30 °C
Pencere
Safir, BaF2, CaF2, Si ARC, diğerleri
İstek
Konut TO39
Tahmini yaşam süresi: 740 °C'de 7,8 > 5 000 saat
> 100 000 saat 610 °C'de
Mutlak maksimum derecelendirmeler
Giriş gücü 3,5 1 200 mW
Pencere olmadan ev sıcaklığı 8 185
85 °C pencerelerle
Etkin alan sıcaklığı 850 °C
Özellikler:
| Etkili alan [mm2] | 2.2 x 2.2 |
| Enerji tüketimi | Normal. |
| Geniş emisyona sahip | 2-15 μm |
| Membran sıcaklığı | 850 °C |
