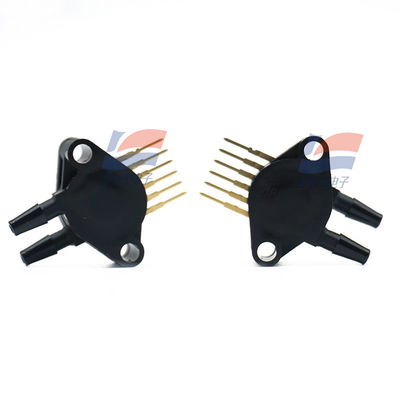

YJJ MPX10DP 10KPA Çift Portlu Kompensasyonsuz Farklı Basınç Sensörü

Ürün Tanımı:

YJJ MPX10DP Çift Portlu Kompensasyonsuz Farklı Basınç Sensörü

Özellikleri:

Çift portlu, tazminatlı olmayan diferansiyel basınç sensörü, aralığı 0~10 kPa, analog voltaj çıkışı, 3.0~6.0 V güç kaynağı ile uyumlu, mikro basınç için uygundur,Farklı basınç ve sıvı seviyesi/akış algılama senaryoları.

Ana parametreler (hızlı genel bakış) Tablo

Parametre öğesi Tipik / Sınır Değeri Açıklaması

Basınç tipi Farklı basınç Çift port, iki uç arasındaki basınç farkını ölçer

Aralık 0 ′10 kPa (0 ′1.45 psi) Mikrodensik basınç ölçümü

Güç kaynağı 3,0 VDC 6,0 VDC Ratiometrik çıkış

Tam ölçekli çıkış (VFSS) Tipik 35 mV (2050 mV) Basınç ile doğrusal orantılı

Duyarlılık 3,5 mV/kPa Uygun dönüştürme

Doğruluk ±1.0 % VFSS Genel doğruluk temeli

Yanıt süresi 1.0 ms (10% ∼ 90%) Hızlı dinamik yanıt

Çalışma sıcaklığı -40 ila +125 °C Endüstriyel / tıbbi kullanım için uygun geniş sıcaklık aralığı

Aşırı basınç koruması 75 kPa; Patlama 100 kPa Yanlış kullanımlara direnç

Çıktı impedansı 7501250 Ω ADC / operasyonel amplifikatörle eşleşmesi kolay

Paket 4 pinli delik (Case 344C) Çift radyal kapı, aynı yan çıkış

İlke ve özellikleri

Depresyon ölçer tipi MEMS silikon kesme gerilim sensörü, diyafram deformasyonu köprünün direncini değiştirir, çıkış voltajı basınç farkına orantılıdır.

İç sıcaklık telafi / kalibrasyon yok, harici devre telafi gerektirir, doğruluk ve sıcaklık hareketini özelleştirmek için uygundur.

Ratiometrik çıkış: Güç kaynağı değiştikçe çıkış orantılı olarak ölçeklendirilir, 3.3 V/5 V sistemleri için uygundur.

Tıbbi: Ventilatör hava yolu basıncı, negatif basınç drenajı, basınç farkı tespitini izle.

Endüstriyel: Havalandırma ve klima hava hacmi / basınç farkı, sızıntı tespiti, süreç kontrolü, pnevmatik sistem.

Robotik / Otomasyon: Hava silindir basıncı, sıvı seviyesi göstergesi, akış ölçümü.

Tüketici / Çevre: Çamaşır makinesi su seviyesi, çevresel kontrol sistemi, sızıntı yeri.

Seçim ve kullanım ipuçları

Karşılama olmadan, harici bir sıcaklık karşılığı ve sinyal koşullaması gereklidir.

İkili portlar basınç için doğru şekilde bağlanmalıdır. Ters basınç farkından kaynaklanan anormal ölçümden kaçının.

Sistem güç kaynağına göre 3.3 V veya 5 V seçin. Sınır ve doğruluk gereksinimlerine göre sıfır noktasını / tam ölçeği kalibre edin.
