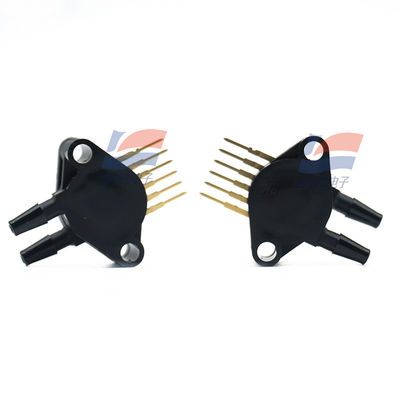

YJJ MPX5700DP Endüstriyel Otomasyon için Diferansiyel Basınç Sensörü 0–700kPa

Ürün Tanımı:

YJJ MPX5700DP Endüstriyel Otomasyon için Diferansiyel Basınç Algılayıcı 0 700 kPa

Özellikleri:

Çift portlu, 5V güç kaynağı, çip üzerinde telafi edilen diferansiyel basınç sensörü, aralığı 0~700 kPa, analog çıkış voltajı (0.2~4.7 V), yerleşik sıcaklık telafi ve kalibrasyonu,Orta yüksek diferansiyel basınç / ölçüm basıncı / mutlak basınç ölçümleri için uygun.

Ana parametreler (hızlı genel bakış) Tablo

Parametre öğesi Tipik / Sınır Değeri Açıklaması

Basınç türü Farklı basınç / Ölçüm basıncı / Mutlak basınç (çoklu yapılandırmalar)

Aynı seride) İkili portlar, her iki ucunda basınç farkını veya tek ucunda ölçüm basıncını ölçebilmektedir.

Aralık 0 ¥ 700 kPa (0 ¥ 101,5 psi) Endüstriyel / otomotiv senaryolarını kapsayan orta yüksek basınç ölçümü

Güç kaynağı 4.75 ∼ 5.25 VDC (tipik 5 V) Hissede, güç kaynağı ile doğrusal olarak eşleşen çıkış

Çıktı aralığı 0.20~4.70 V 0 kPa 0.2 V'ye, 700 kPa 4.7 V'ye karşılık gelir

Duyarlılık 6.4 mV/kPa Konforlu doğrusal dönüşüm

Doğruluk / doğrusallık ±2,5 % FS Çip üzerindeki telafi, ek sıcaklık sürüklenmesi işleme gerek yoktur

Yanıt süresi 1 ms (10% ∼ 90%) Hızlı dinamik yanıt

Çalışma sıcaklığı -40 ila + 125 °C Endüstriyel / otomotiv / dış mekan uygulamaları için uygun geniş sıcaklık aralığı

Aşırı basınç / patlama 2800 kPa (406 psi) / 3500 kPa Yanlış kullanım ve mekanik şoklara dayanıklı

Paket 6-pin SIP (çapraz montaj) Çapraz bağlantı için kolay, çift ters kanca kapıları

Çalışma akımı ≤10 mA Ortalama güç tüketimi

İlke ve özellikleri

Dirençli bir MEMS silikon kesme gerginlik gerginlik ölçerini kullanarak, diyaframın deformasyonu köprünün direncini değiştirir ve çıkış basınçla doğrusal olarak eşdeğerdir.Yarım iletken.

Çip içi sinyal koşullaması, sıcaklık telafi ve kalibrasyonu, yüksek entegrasyon, kullanılabilir analog sinyalin doğrudan çıkışı, sistem tasarım maliyetini azaltır.

Çeşitli uygulama gereksinimleri için uygun olan diferansiyel basınç, ölçüm basıncı ve mutlak basınç (aynı serideki farklı modeller) üç ölçüm modunu destekler.Ana amaç

Endüstriyel Otomasyon: Hidrolik / Hava Sistemi Basınç İzleme, Boru hattı Basınç Farklılığı Algılama, Sızıntı Tanısı, HVAC Hava Basıncı Kontrolü, Süreç Güvenliği Bağlantısı.

Otomobil Elektronikleri: Motor Giriş Basıncı, Fren Sistemi, Lastik Basıncı İzleme, Şanzıman Yağı Basıncı, Egzoz İşleme Sonrası Basınç Algılama.

Tıbbi ekipman: Ventilatör hava yolu basıncı, negatif basınç drenajı, infüzyon pompası basınç kontrolü, basınç farkı modülü.

İnşaat Makineleri ve Güvenlik: Hidrolik kazıcı / vinç basınç izleme, yangın söndürme sistemi su basıncı, sızıntı alarmı ve sıvı seviyesi ölçümü.

Seçim ve Kullanım İpuçları

MPX10DP (0?? 10 kPa) ile aynı seri, önemli bir aralık farkı ile. Lütfen gerçek basınç aralığına göre seçin.

5V sistem doğrudan güç kaynağı, çıkış doğrudan MCU ADC'ye bağlı, karmaşık sinyal koşullandırmasına gerek yok.

Çift portlu basınç izleme kullanırken yönüne dikkat edin. Ters basınç farkı ölçüm doğruluğunu etkileyebilir; kapakların güç deformasyonuna maruz kaldığı yerlerde kurulmaktan kaçının.

Doğruluk hala geniş sıcaklık aralığında ± 2,5% FS'ye ulaşıyor, endüstriyel ve otomotiv uygulamaları için uygundur.
