YJJ LOX-02 Floresan Oksijen Sensörü 0-25% O2 Çevre Meteorolojik İstasyonları

Ürün Açıklaması:

YJJ LOX-02 Floresan Oksijen Sensörü %0-25 O2 Çevresel Meteoroloji İstasyonlarıdır

Özellikler:

Floresan söndürme optik yöntemi

Alt model serisi:

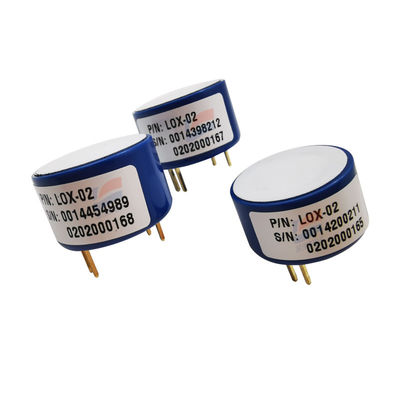

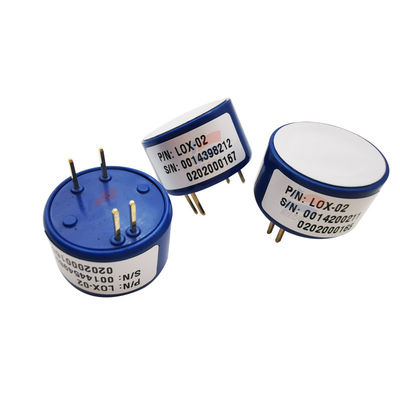

LOX-02: Difüzyon standart modeli (PCB doğrudan yerleştirme)

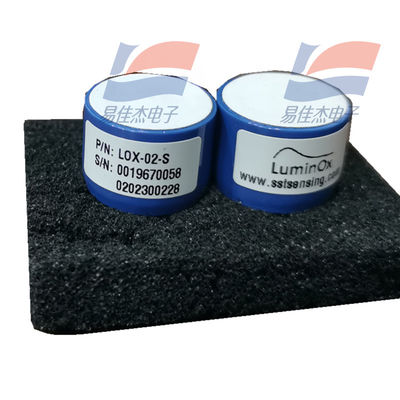

LOX-02-S: Düşük güç tüketimi, uzun pil ömrü modeli

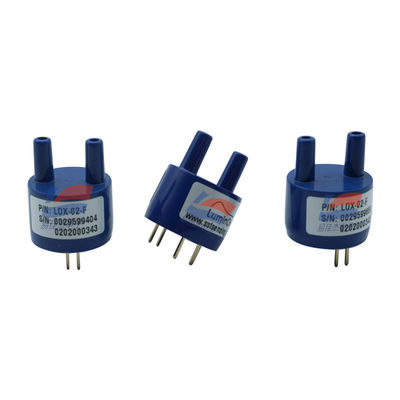

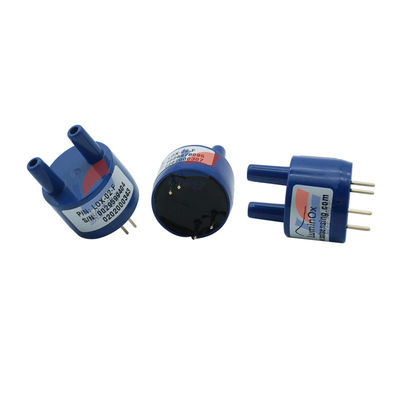

LOX-02-F: Borulara/biyolojik fermantasyona uygun akış tipi gaz yolu modeli

II. Temel ölçüm performans parametreleri

Oksijen aralığı

Hacim konsantrasyonu: %0 - 25 O₂

Oksijen kısmi basıncı ppO₂: 0 - 300 mbar

Doğruluk ve çözünürlük

ppO₂ tam ölçekli aralık doğruluğu: < %2 FS

O₂ konsantrasyonu çözünürlüğü: %0,01 O₂

ppO₂ çözünürlüğü: 0,1 mbar

Dahili hava basıncı algılama: doğruluk ±5 mbar, çözünürlük 1 mbar

Dahili sıcaklık çıkışı: yalnızca ekran, çözünürlük 0,1°C

O₂ yüzdesi doğruluğu: oksijen kısmi basıncı + hava basıncı doğruluğu birleştirilerek hesaplanır

Tepki hızı

Tipik T90 tepki süresi: < 30 sn (normal sıcaklık ve basınçta)

Ön ısıtma süresi: < 60 s

Varsayılan örnekleme periyodu: 1 Hz (1 kez/saniye) Hizmet ömrü

Sürekli çalışma ömrü: > 5 yıl, sık kalibrasyon gerektirmez

III. Elektriksel parametreler

Güç kaynağı voltajı: 4,5 - 5,5 VDC (tipik 5V)

Çalışma akımı:

Sürekli örnekleme (1Hz): < 7,5 mA

Tepe anlık akımı: < 20 mA

Sinyal çıkışı: 3,3V TTL seviyesi UART/RS232, 5V mikrodenetleyicilerle uyumlu, op-amp koşullandırmaya gerek yok, MCU'ya doğrudan bağlantı

Pimler: 4 altın kaplamalı pim, 2,54 mm aralıklı standart PCB pedleri

IV. Çevresel tolerans spesifikasyonları Sıcaklık

Çalışma sıcaklığı: -30°C ～ +60°C

Depolama sıcaklığı: -30°C ～ +60°C

Nem: %0~99 RH (Floresan filmi kirletebileceği için yoğunlaşma yasaktır)

Çevresel basınç: 500~1200 mbar

Uyumluluk: RoHS, REACH, zararlı madde içermez, kurşunsuz, cıva içermez

V. Mekanik Boyutlar

Şekil: Silindirik

Maksimum çap: 20 mm

Yükseklik: 12,5 mm

Kurulum yöntemi: PCB soket kaynağı, makinenin tamamının suyla yıkanmaması (flüoresan film solvent erozyonundan korkar)

VI. Temel Ürün Avantajları

Optik prensipte elektrolit yoktur, kurumaz, sızıntı yapmaz veya paslanmaz ve bakım hacmi elektrokimyasal oksijen sensörlerine kıyasla son derece düşüktür.

Fabrika ön kalibrasyonu, makinede kullanıma hazır, normal senaryolarda her 6 ila 12 ayda bir kalibrasyon

Düşük güç tüketimi, taşınabilir cihazlara uygun, pille çalışan izleme terminalleri

Sıcaklık ve basınç için yerleşik ikili telafi, rakım ve sıcaklıktan kaynaklanan oksijen konsantrasyonu hatalarını otomatik olarak düzeltir

CO₂ ve zayıf asidik gaz girişimine karşı dayanıklı, bacalar, seralar, fermantasyon ve kapalı kabinler için uygundur

VII. Tipik Uygulama Senaryoları

Çevresel meteoroloji istasyonu, iç mekan hava kalitesi izleme, kuluçka / tarımsal sera, endüstriyel inertleme koruması, yoğuşma kazanı baca gazı, taşınabilir solunum cihazı, laboratuvar biyolojik fermantasyonu, kapalı depolama, yangın oksijen eksikliği uyarısı, tıbbi oksijen konsantrasyonu izleme
