Ürün ayrıntıları:
|
| Güncel Beğeni: | 1.275 kA | Sensör Tipi: | kapalı döngü |
|---|---|---|---|
| Çalışma güç kaynağı voltajı: | 18V | Tepki Süresi: | 1 biz |
| Kesinlik: | %0,5 | ||
| Vurgulamak: | CSNK500M Kapalı Çevrim Akım Sensörü,Elektronik Kapalı Çevrim Akım Sensörü,CSNK500M Kapalı Çevrim Akım Dönüştürücü |
||

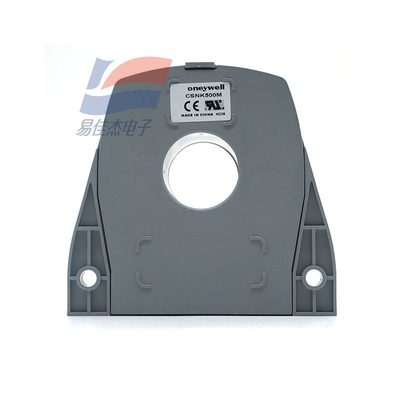

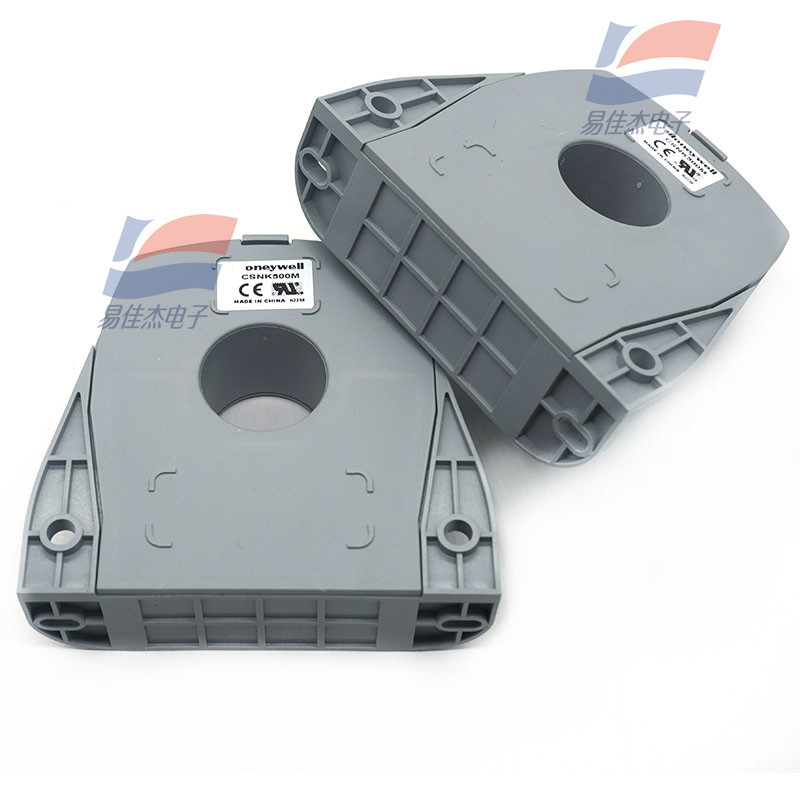

CSNK500M Kapalı Çevrim Akım Sensörü Elektronik Ölçüm Tespitleri
CSNK500M Elektronik Ölçüm Cihazı ±1200A Kapalı Devre Akım Sensörü Algıladı
Özellikler:
Manyetik kompanzasyon prensibine dayalı CSNK500M kapalı devre akım sensörü.Birincil ve ikincil devreler arasındaki elektriksel kenar DC, AC ve darbe akımını ölçebilir.
1. Elektrik parametreleri
Nominal akım: 500A.t rms(nominal)
Ölçüm aralığı: 0~±1200A.t(sürekli akım)
: 0~±127**.t(AC tepe akımı)
Direnci ölçün (70°C'de) : Rm min Rm maks
±15V ile,±500A.t'de Maks: 0ohm 75ohm
±1000A.t'de Maks: 0ohm 10ohm
±18V ile,±500A.t'de Maks: 0ohm 100ohm
±127**.t'de Maks: 0ohm 5ohm
Analog çıkış akımı (500A'da): 100mA
Dönüş oranı: 1/5000
** * (25°C) : ±0.50%ln'den daha iyi
Besleme gerilimi: ±15~18VDC(±5%)
Birincil ikincil kenar: 6KVrms/50KHz/ 1dk
2. Cinsiyet dinamik parametreleri
Sıfır ofset akımı (25°C): ±0,20mA'dan daha iyi
Dengesizlik akımı sıcaklık kayması (0~70°C): ±0,30mA'dan daha iyi
Doğrusallık: ±%0,10'dan daha iyi
Tepki süresi: 1μs'den daha iyi
Bant genişliği: DC~100 KHz
dl/dT aşağıdaki gibidir: 100A/μs'den daha iyi
3. Teknik göstergeler
Çalışma sıcaklığı aralığı: -40~85°C
Saklama sıcaklığı aralığı: -40~90°C
Güç tüketimi akımı: 20mA artı çıkış akımı
Sekonder dahili direnç (+70°C) : 50Ω
Sensör muhafazası: kenarlı plastik muhafaza
Kurulum formu: 4 pimli konektör
Özellikler:
| Ölçüm aralığı | 0~±1200A.t(sürekli akım) |
| Direnci ölçün (70°C'de) | Rm min Rm maks |
| ±15V ile,±500A.t'de Max | 0ohm 75ohm |
| ±1000A.t'de Maks | 0ohm 10ohm |
