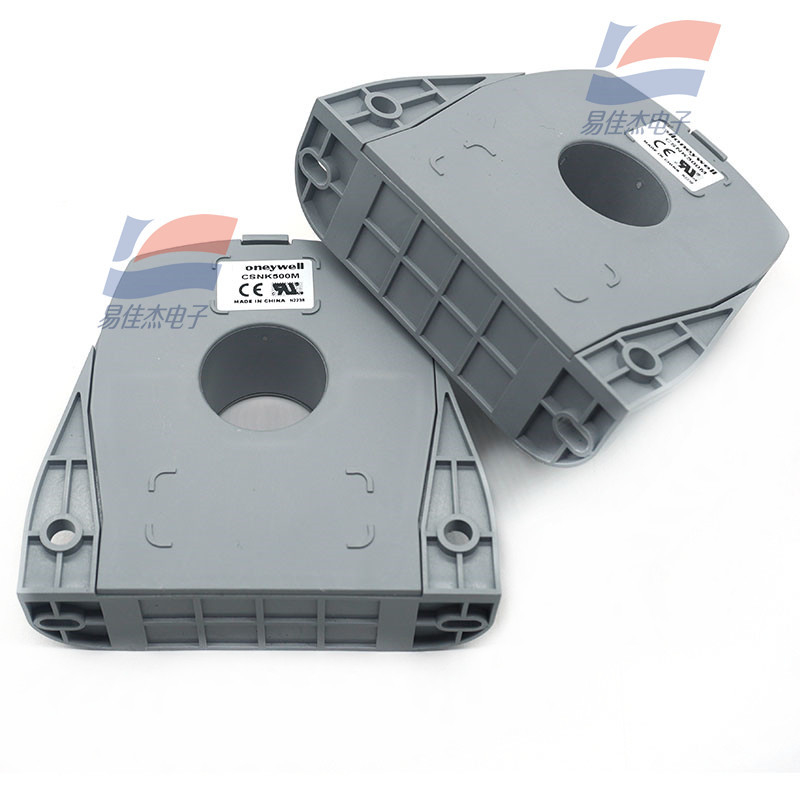

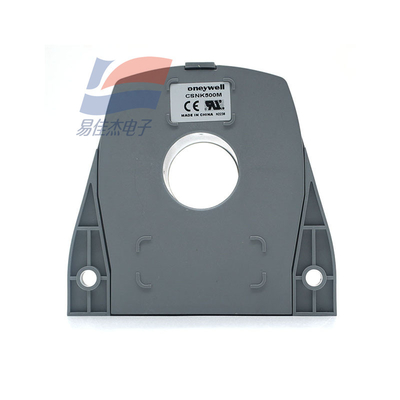

CSNK500M Kart Montaj Akım Sensörleri Kapalı Döngü Elektronik Ölçüm Algılar

CSNK500M Kart Montajlı Akım Sensörleri Kapalı Döngü Elektronik Ölçüm Algılar

Özellikler:

CSNK500M kapalı döngü akım sensörü, manyetik kompanzasyon prensibine dayanmaktadır. Birincil ve ikincil devreler arasındaki elektriksel izolasyon, DC, AC ve darbe akımını ölçebilir.

1. Elektriksel Parametreler

Nominal akım: 500A.t rms (nominal)

Ölçüm aralığı: 0~±1200A.t (sürekli akım)

: 0~±127**.t (AC tepe akımı)

Ölçüm direnci (70°C'de): Rm min Rm max

With±15V,at±500A.t Max: 0ohm 75ohm

at±1000A.t Max: 0ohm 10ohm

With±18V,at±500A.t Max: 0ohm 100ohm

at±127**.t Max: 0ohm 5ohm

Analog çıkış akımı (500A'da): 100mA

Sarım oranı: 1/5000

** * (25°C): ±%0.50'den daha iyi

Besleme gerilimi: ±15~18VDC (±%5)

Birincil-ikincil izolasyon: 6KVrms/50KHz/ 1dk

2. Seks-dinamik Parametreler

Sıfır ofset akımı (25°C): ±0.20mA'den daha iyi

Dengesizlik akımı sıcaklık kayması (0~70°C): ±0.30mA'den daha iyi

Doğrusallık: ±%0.10'dan daha iyi

Tepki süresi: 1μs'den daha iyi

Bant genişliği: DC~100 KHz

dl/dT takibi: 100A/μs'den daha iyi

3. Teknik Göstergeler

Çalışma sıcaklık aralığı: -40~85°C

Depolama sıcaklık aralığı: -40~90°C

Güç tüketim akımı: 20mA artı çıkış akımı

İkincil iç direnç (+70°C): 50Ω

Sensör muhafazası: izolasyonlu plastik muhafaza

Montaj şekli: 4-pin konnektör
