Ürün ayrıntıları:
|
| Türü: | hava akımı sensörü | Kullanılır: | Kuru gaz |
|---|---|---|---|
| Aralık: | +/ -1 l/ dk | Doğruluk: | %0,5 |
| Çıkış Voltajı: | 54,7mV | Çalışma Besleme Gerilimi: | 8 V'tan 15 V'a |
| Vurgulamak: | AWM42300V Medikal Hava Akış Sensörü,Mikroköprü Medikal Hava Akış Sensörü |
||
Ürün Tanımı:

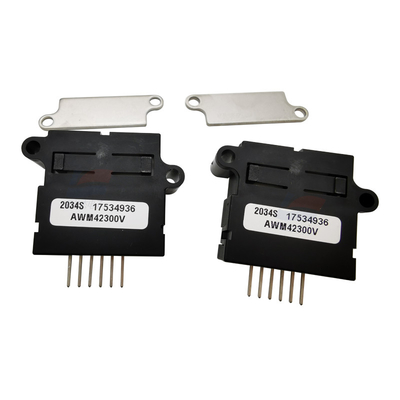

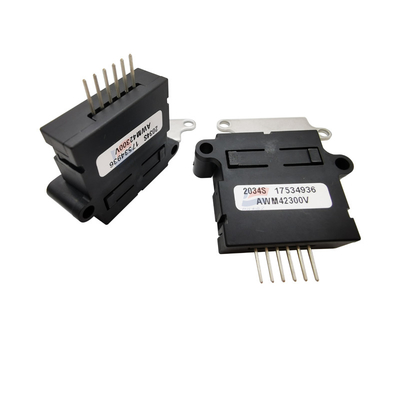

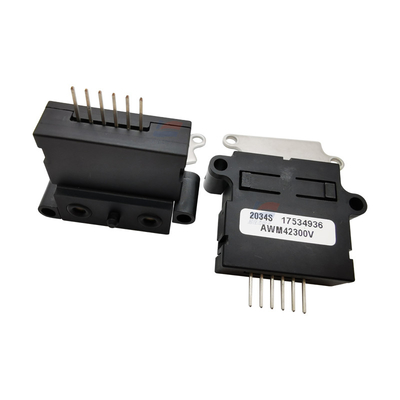

AWM42300V Mikrobridge gaz kütlesi hava akışı sensörü kuru gaz analog çıkışı için
Özellikleri:
AWM40000 serisi Gaz kütle akış sensörü, güçlendirilmemiş (mV), akış/basınç aralığı: ±1000 SCCM (1.0 SLPM);Arayüz tipi: Çeşitli.
operasyon
Mikro köprü gaz kütle akışı sensörünün prensibi ısı aktarımıdır.Gazın kütle akış hızı algılayıcı elemanın yüzeyinde yönlendirilir.Çıkış voltajı, paketin giriş ve çıkışından akan hava veya diğer gaz kütlesine orantılıdır.Özel olarak tasarlanmış bir kaplama, mikro yapılandırılmış algılayıcı elemanlar aracılığıyla hava akışını en iyi şekilde yönlendirir ve kontrol eder.Paket mekanik olarak basılı bir devre kartına kolayca monte edilecek şekilde tasarlanmıştır.
Mikro köprü gaz kütle akışı sensörü, gelişmiş mikrostructure teknolojisine dayanan gelişmiş bir silikon çipi içerir.Çip, bir ısıtıcı ve sıcaklık algılayıcı elementi ile ince bir film ve adiabatik köprü yapısı kullanır.Köprü yapısı, çipten akan hava veya diğer gazların hava akışına hızlı ve hassas bir şekilde yanıt verebilir.Merkezi ısıtma elemanının her iki tarafındaki çift algılama elemanları da akış yönünü ve hızını gösterir.Lazerle düzeltilmiş kalın film ve film direnci, her zaman sensörden sensöre tutarlı bir değiştiriciliği sağlar.
Mikrobridge gaz kütle akış sensörleri, silikon nitrit filmlerine sarılmış termal dirençleri kullanır.Bu dirençler, silikon yongasının kazma boşluğunun üzerinde iki köprü oluşturarak askıya alınır.Çip, tekrarlanabilir akış tepkisi sağlamak için *** büyüklüğündeki bir hava akışı kanalına yerleştirilir.Akış algılama köprüsünün altındaki boşluğu kazımakla, ısıtıcı ve algılama direnci verimli termal izolasyon elde edebilir.Mikro köprü gaz kütle akışı sensörünün küçük boyutu ve termal izolasyon fonksiyonu, maksimum hız tepkisini ve hava akışına yüksek hassasiyeti sağlar.
Wheatstone Twin Bridges hava akışı ölçümünü kontrol eder - biri kapalı döngüli ısıtıcı kontrolü sağlar ve diğeri çift algılama elemanları içerir.Isıtma devre, kütle akış hızına orantılı bir çıkış sağlayarak ortam sıcaklığının değişmesinden kaynaklanan çıkış değişimlerini azaltır.Bu devre, ısıtıcının sıcaklığını ortam sıcaklığından (160 °C) yüksek bir sıcaklık farkında tutar.°C), çip üzerindeki termal direnç ölçümü ile belirlenir.Aygıtın çıkışı besleme voltajına orantılıdır ve ayrıca Wheatstone köprü devresinin diferansiyel voltajına karşılık gelir.
Özellikler:
| Çalışma güç kaynağı voltajı | 8 V'den 15 V'ye kadar |
| Liman boyutu | Liman boyutu |
| Kabuk malzemesi | Silikon |
| Maksimum çalışma sıcaklığı | + 125 C |
| Asgari çalışma sıcaklığı | -40 C |
| Çıktı türü | Analog |
