Ürün ayrıntıları:
|
| Tekrarlanabilirlik ve histerezis: | ±0.15 | tepki süresi: | 10ms |
|---|---|---|---|
| giriş empedansı: | 5.0K | Çıkış empedansı: | 5.0K |
| ağırlığı: | 2G | ||
| Vurgulamak: | 24PCAFA6G Basınç Algılayıcı,Farklı basınç sensörü,22/24/26PC Basınç Algılayıcı |
||
Ürün Açıklaması:

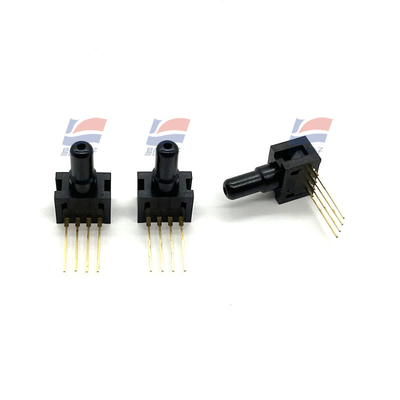

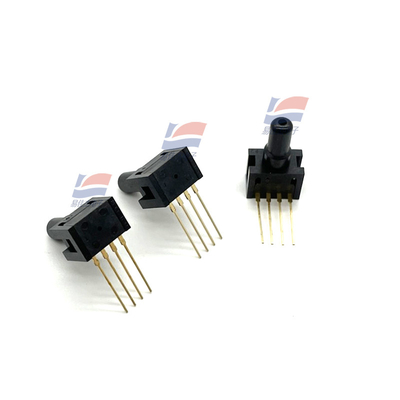

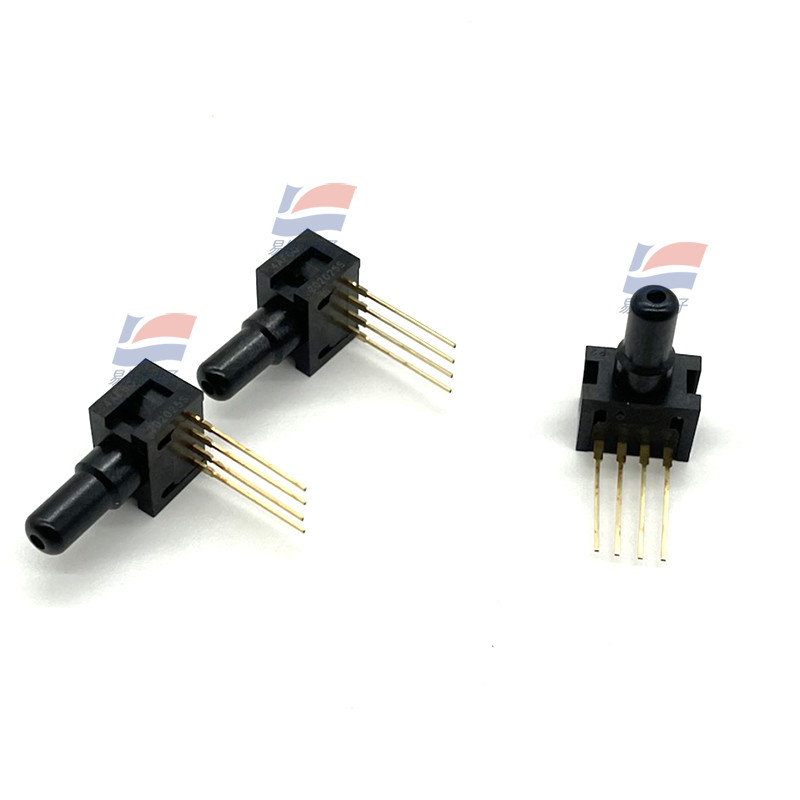

24PCAFA6G Basınç Sensörü 22/24/26PC Serisi Sayaç ve Diferansiyel
Özellikler:
GAGE SENSÖRÜ
P2 portuna basınç uygulanır.Port P1 ortam basıncına havalandırma yapar
Montaj Boyutları (yalnızca referans için)
1 x 4 Sonlandırma (Stil 1), Düz Bağlantı Noktası (Stil A)
Pim 1 çentiklidir ve paketin sağ tarafında gösterilir.Pin 2, Pin 1'in vb. yanındadır.
20PC SERİSİ DEVRE - NOTLAR
1. Daire içindeki sayılar Sensöre atıfta bulunur
Terminaller (arayüz pinleri).
2. VO basınç değişikliği ile artar.
3. VOJ V2 - V4
4. Bir çentik ile gösterilen Pin 1.
Pin Tanımı
Pin 1J Vs (+)
Pin 2 J Çıkışı (+)
Pin 3 J Toprak (-)
Pin 4 J Çıkışı (-)
Özellikler:
| güç kaynağı | 10-12VDC |
| Sıfır ofset | -30- +30 mV |
| Sıfır sapma, 0-25 ˚C, 25-50 ˚C | ±2.0 mV |
| Doğrusallık, P2 & gt;P1, en uygun hat | ±0,25 -±%10 tam ölçek |
| hassasiyet sıcak,25 ˚C ila 0˚C,25 ˚C ila 50˚C | ±5.0 tam ölçek |
