Ürün ayrıntıları:
|
| Besleme Gerilimi(2): | VS — 10 16 Vdc | Besleme Akımı: | Io — 6.0 — mAdc |
|---|---|---|---|
| Tam Ölçekli Aralık(3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 mV | Duyarlılık: | 0,4 — mV/kPa |
| Basınç Histerezisi(5) (0 ila 100 kPa): | ±0.1 — %VFSS | ||
| Vurgulamak: | 14.5Psi basınç sensörü,MPX2100D Basınç Algılayıcı |
||
Ürün Açıklaması:

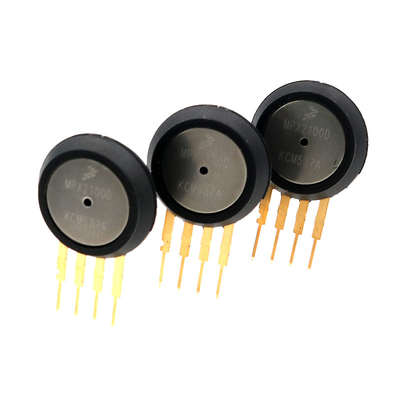

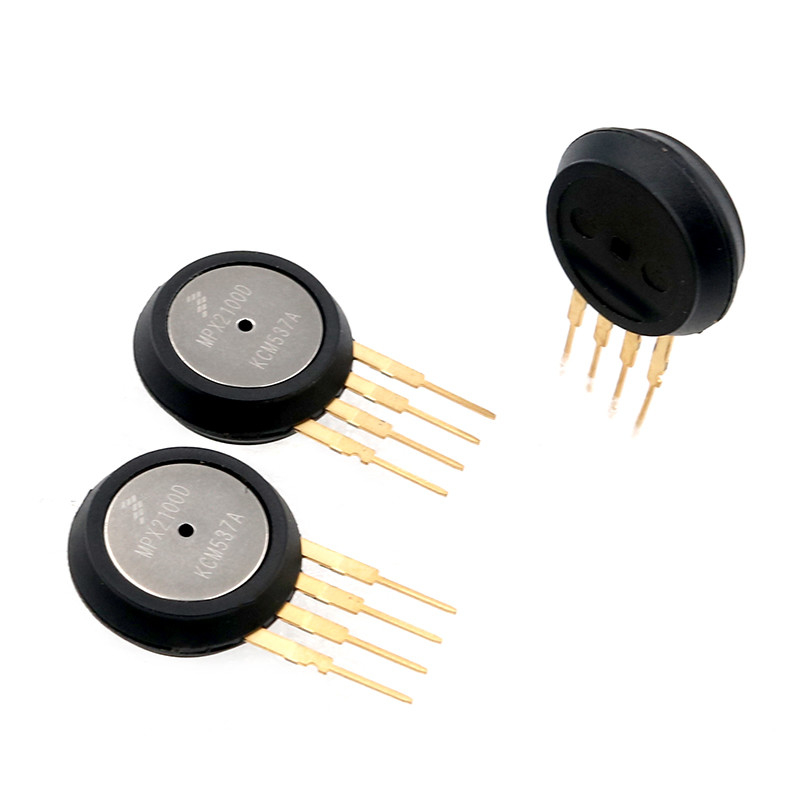

Dengeleyici basınç sensörlü MPX2100D 0-100 kpa (0-14.5PSi)
Özellikler:
MPX2100 serisi cihaz, bir silikon piezodirençli basınç sensörleridir.
son derece doğru ve doğrusal voltaj çıkışı — uygulanan basınçla doğru orantılı.
Sensör, gerinim ölçer ve ince bir film içeren tek, monolitik bir silikon diyaframdır.
çip üzerinde entegre direnç ağı.Çip, hassas açıklık ve ofset için lazerle kesilmiştir
kalibrasyon ve sıcaklık telafisi.
0°C'den +85°C'ye kadar Sıcaklık Dengelemeli
Benzersiz Silikon Kesme Gerilme Gerinim Göstergesi
Kullanımı Kolay Talaş Taşıyıcı Paket Seçenekleri
Mutlak, Diferansiyel ve Gösterge Konfigürasyonlarında mevcuttur
Besleme Voltajına Oranometrik
±%0,25 Doğrusallık (MPX2100D)
Uygulama örnekleri
Pompa/Motor Kontrolörleri
robotik
Seviye Göstergeleri
Tıbbi Teşhis
Basınç Anahtarlama
barometreler
altimetre
Şekil 1, tek başına dahili devrenin bir blok şemasını göstermektedir.
basınç sensörü çipi.
Özellikler:
| Aşırı basınç(8) (P1 > P2) | Pmaks 200 kPa |
| Patlama Basıncı(8) (P1 > P2) | Pburst 1000 kPa |
| Depolama sıcaklığı | Tstg –40 ila +125 °C |
| Çalışma sıcaklığı | TA –40 ila +125 °C |
| Basınç Aralığı(1) | POP 0 — 100 kPa |
