Ürün ayrıntıları:
|
| Maksimum Basınç (P1 - P2): | Pmaks 400 kPa | Depolama sıcaklığı: | Tstg –40° ila +125°C |
|---|---|---|---|
| Çalışma sıcaklığı: | TA –40° ila +125°C | basınç aralığı: | POP 15 — 115 kPa |
| Besleme Gerilimi(1): | VS 4.85 5.1 5.35 Vdc | ||
| Vurgulamak: | Otomotiv Manifold Absolute Basınç Sensörü |
||
Ürün Açıklaması:

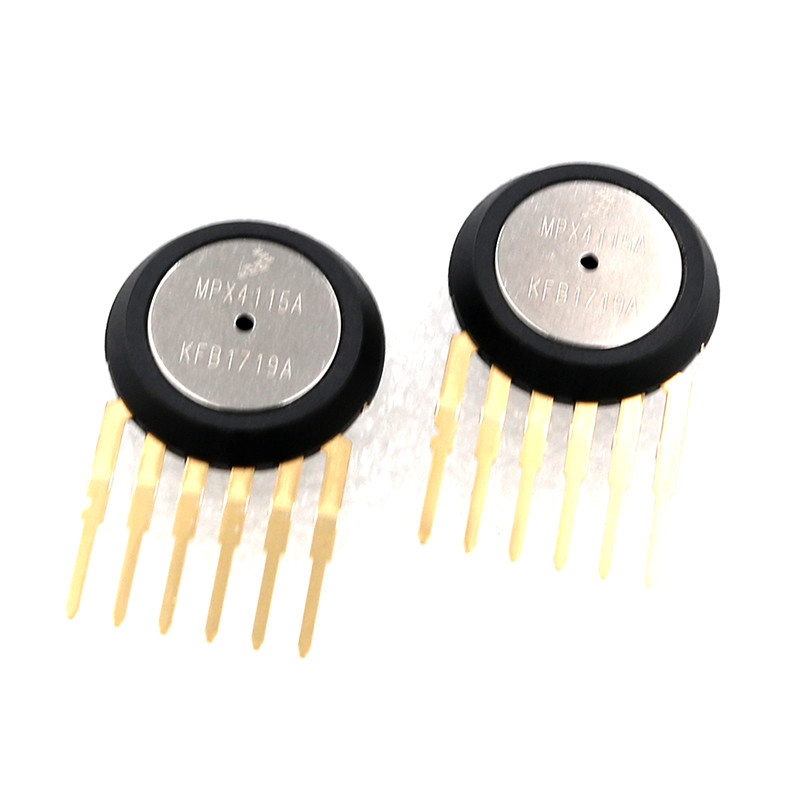

MPX4115A 0-105kpa Otomotiv Manifoldu Mutlak Basınç Sensörü
Özellikler:
Motorola'nın MPX4115A/MPXA4115A serisi sensörü, çip üzerinde, bipolar op amp'i entegre eder
yüksek çıkış sinyali ve sıcaklık sağlamak için devre ve ince film direnç ağları
tazminat.Çip üzerinde entegrasyonun küçük form faktörü ve yüksek güvenilirliği,
Motorola basınç sensörü, sistem tasarımcısı için mantıklı ve ekonomik bir seçimdir.
MPX4115A/MPXA4115A serisi piezodirençli dönüştürücü, son teknoloji ürünüdür,
monolitik, sinyal koşullu, silikon basınç sensörü.Bu sensör, gelişmiş
mikro işleme teknikleri, ince film metalizasyonu ve bipolar yarı iletken işleme
uygulanan basınçla orantılı, doğru, yüksek seviyeli bir analog çıkış sinyali sağlar.
Şekil 1, bir basınç üzerine entegre edilmiş dahili devrenin bir blok şemasını göstermektedir.
sensör çipi.
0° ila 85°C üzerinde %1,5 Maksimum Hata
Mikroişlemci veya Mikrodenetleyici için ideal olarak uygundur–
Tabanlı Sistemler
–40° ila +125°C arasında Dengelenen Sıcaklık
Dayanıklı Epoksi Unibody Elemanı veya Termoplastik
(PPS) Yüzey Montaj Paketi
Uygulama örnekleri
Havacılık Altimetreleri
Endüstriyel Kontroller
Motor kontrolü
Hava İstasyonları ve Hava Durumu Raporlama Cihazları
Özellikler:
| Besleme Akımı | Io — 7.0 10 mAdc |
|
Minimum Basınç Ofseti(2) (0 ila 85 °C) @ VS = 5,1 Volt |
Voff 0.135 0.204 0.273 Vdc |
|
Tam Ölçekli Çıkış(3) (0 ila 85 °C) @ VS = 5,1 Volt |
VFSO 4.725 4.794 4.863 Vdc |
|
Tam Ölçek Aralığı(4) (0 ila 85 °C) @ VS = 5,1 Volt |
VFSS 4.521 4.590 4.659 Vdc |
| Doğruluk(5) (0 ila 85°C) | ±1.5 %VFSS |
