Ürün ayrıntıları:
|
| Duyarlılık: | V/P — 6.4 — mV/kPa | Tepki Süresi(7): | tR — 1.0 — mS |
|---|---|---|---|
| Tam Ölçekli Çıkışta Çıkış Kaynağı Akımı: | IO+ — 0.1 — mAdc | Isınma Süresi(8): | 20 — ms |
| Ağırlık, Temel Eleman (Vaka 867): | 4.0 gram | ||
| Vurgulamak: | Sinyal güçlendirme basınç sensörü,Yüksek çıkış basınç sensörü |
||
Ürün Açıklaması:

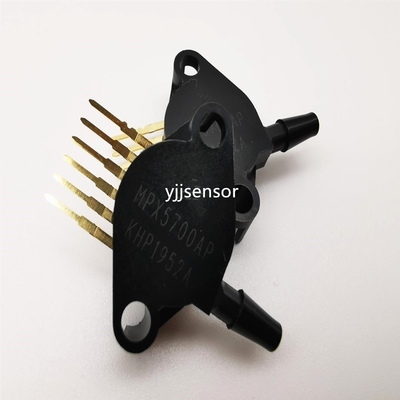

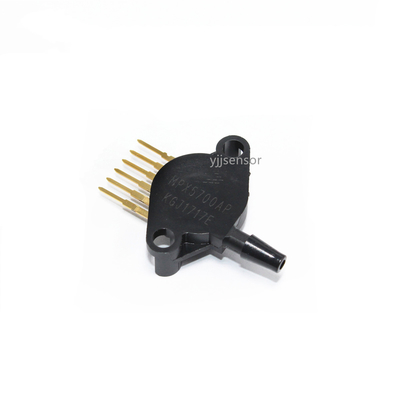

MPX5700AP 0-700 kpa (0-100 psi) Sıcaklık Telafisi ve Sinyal Amplifikasyonu Entegre Yüksek Çıkışlı Basınç Sensörü
Özellikler:
MPX5700 serisi piezodirençli dönüştürücü, son teknoloji ürünü bir monolitik silikondur
çok çeşitli uygulamalar için tasarlanmış basınç sensörü, ancak özellikle
A/D girişli bir mikrodenetleyici veya mikroişlemci kullanmak.Bu patentli, tek
element dönüştürücü, gelişmiş mikro işleme tekniklerini, ince film metalleştirmeyi,
ve doğru, yüksek seviyeli bir analog çıkış sinyali sağlamak için bipolar işleme
uygulanan basınçla orantılıdır.
0° ila 85°C üzerinde %2,5 Maksimum Hata
Mikroişlemci veya Mikrodenetleyici Tabanlı Sistemler için İdeal Olarak Uygun
Mutlak, Diferansiyel ve Gösterge Konfigürasyonlarında mevcuttur
Patentli Silikon Kesme Gerilme Gerinim Ölçer
Dayanıklı Epoksi Tek Gövde Elemanı
Şekil 3, Diferansiyel/Gösterge temel çip taşıyıcısını göstermektedir.
(Dava 867).Bir florosilikon jel, kalıp yüzeyini izole eder
ve çevreden tel bağları sağlarken,
sensör diyaframına iletilecek basınç sinyali.
(MPX5700D'nin yüksek basınçlı, döngüsel bir uygulamada kullanımı için,
fabrikaya danışın.)
Özellikler:
| Diferansiyel Basınç Aralığı(1) Gösterge, Diferansiyel: MPX5700D Mutlak: MPX5700A | POP 0-15— 700-700kPa |
| Besleme Gerilimi(2) | VS 4,75 5,0 5,25 Vdc |
| Besleme Akımı | Io – 7.0 10 mAdc |
|
Sıfır Basınç Ofset(3) Göstergesi, Diferansiyel: (0 ila 85°C) Mutlak (0 ila 85 °C) |
Voff 0.088 0.184 0.2 0.313 0.409 Vdc |
| Tam Ölçekli Çıkış(4) (0 ila 85 °C) | VFSO 4.587 4.7 4.813 Vdc |
| Tam Ölçek Aralığı(5) (0 ila 85 °C) | VFSS — 4.5 — Vdc |
| Doğruluk(6) (0 ila 85°C) | ± 2,5 %VFSS |
