Ürün ayrıntıları:
|
| Basınç Histerezisi(5) (0 ila 100 kPa): | ±0.1 — %VFSS | Sıcaklık Histerezisi(5) (–40°C ila +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Tam Ölçekli Açıklıkta Sıcaklık Etkisi(5): | TCVFSS –1.0 — 1.0 %VFSS | Ofsette Sıcaklık Etkisi(5): | TCVoff –1.0 — 1.0 mV |
| giriş empedansı: | Çinko 1000 — 2500 W | Çıkış empedansı: | 1400 — 3000 W |
| Vurgulamak: | MPX2100A Basınç Sensörü,Kompensasyon basınç sensörü,14.5Psi basınç sensörü |
||
Ürün Açıklaması:

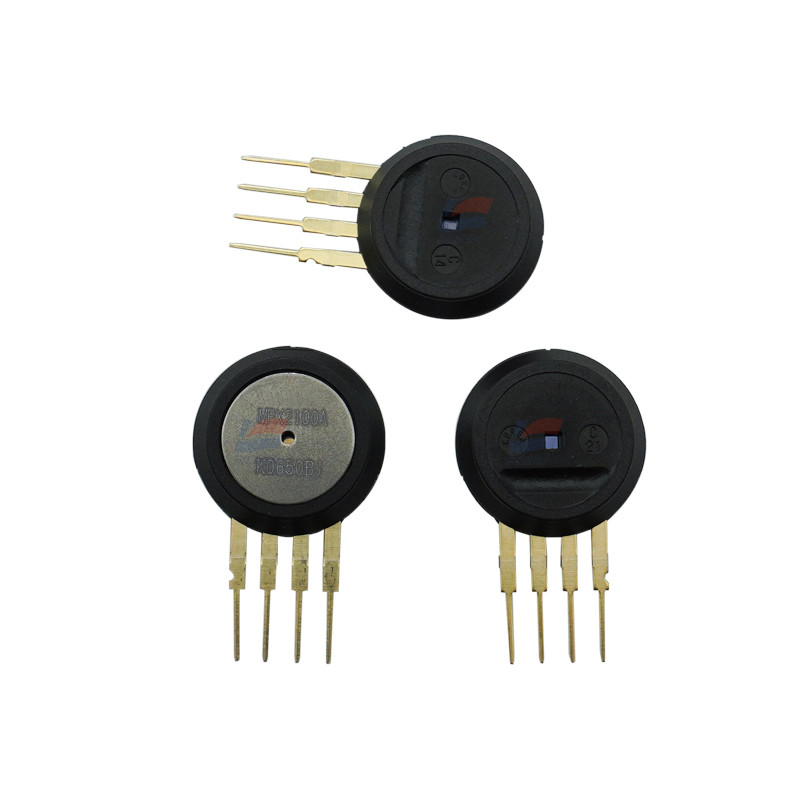

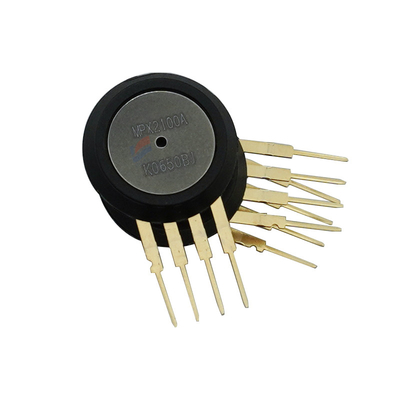

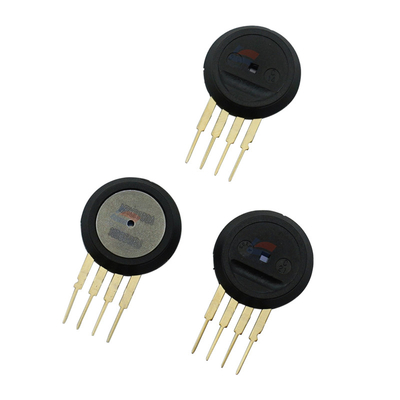

MPX2100A 0-100 Kpa (0-14.5Psi) Dengeleyici Basınç Sensörlü
Özellikler:
MPX2100 serisi cihaz, bir silikon piezodirençli basınç sensörleridir.
son derece doğru ve doğrusal voltaj çıkışı — uygulanan basınçla doğru orantılı.
Sensör, gerinim ölçer ve ince bir film içeren tek, monolitik bir silikon diyaframdır.
çip üzerinde entegre direnç ağı.Çip, hassas açıklık ve ofset için lazerle kesilmiştir
kalibrasyon ve sıcaklık telafisi.
• 0°C ila +85°C üzerinde Sıcaklık Dengelemeli
• Eşsiz Silikon Kesme Gerilme Gerinim Göstergesi
• Kullanımı Kolay Talaş Taşıyıcı Paket Seçenekleri
• Mutlak, Diferansiyel ve Gösterge Konfigürasyonlarında mevcuttur
• Besleme Voltajına Oranometrik
• ±%0,25 Doğrusallık (MPX2100D)
Uygulama örnekleri
• Pompa/Motor Kontrolörleri
• Robotik
• Seviye Göstergeleri
• Tıbbi Teşhis
• Basınç Anahtarlama
• Barometreler
• Altimetreler
Şekil 1, tek başına dahili devrenin bir blok şemasını göstermektedir.
basınç sensörü çipi.
Özellikler:
| Aşırı basınç(8) (P1 > P2) | Pmaks 200 kPa |
| Patlama Basıncı(8) (P1 > P2) | Pburst 1000 kPa |
| Depolama sıcaklığı | Tstg –40 ila +125 °C |
| Çalışma sıcaklığı | TA –40 ila +125 °C |
| Basınç Aralığı(1) | POP 0 — 100 kPa |
| Besleme Gerilimi(2) | VS — 10 16 Vdc |
| Besleme Akımı | Io — 6.0 — mAdc |
| Tam Ölçekli Aralık(3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 mV |
