60 mW Güç Tüketimi Kompensasyonlu Hava Akışı Sensörü AWM720P1 Kesin Ratiometriklik ve Kompakt Tasarım

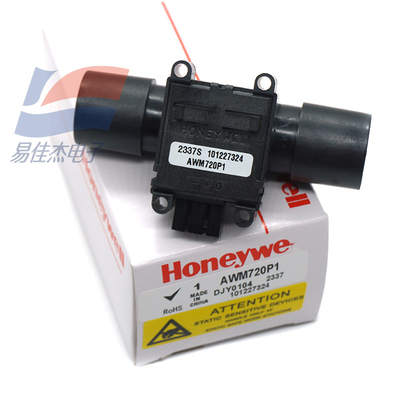

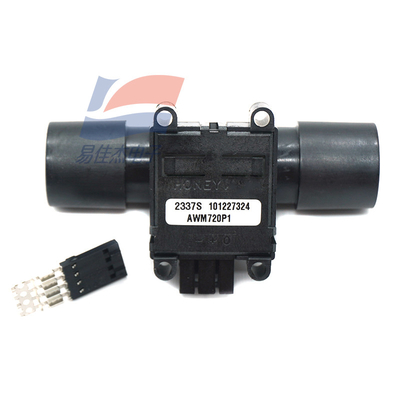

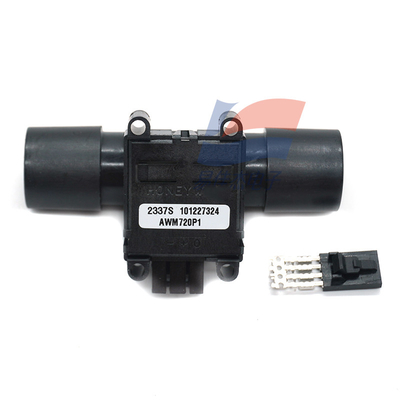

                                                                 Kompensasyonlu Hava Akışı Sensörü AWM720P1

AWM700 Serisi Hava Akışı SensörleriAçıklama
AWM700 Serisi, Kompensasyonlu / Genişletilmiş Hava Akışı Sensörleri, özel olarak tasarlanmış bir bypass akış konutu ile satır içi akış ölçümü sağlar.Bu sensörler dakikada 300 standart litre (SLPM) kadar yüksek bir akışı ölçerken, tipik bir basınç düşüşünü 1 inH2O.

AWM700, küçük bir paket içinde yüksek akış aralığı yeteneğine ve 6 ms yanıt süresine sahiptir.

Kompakt plastik paket, performansını tehlikeye atmadan 1720 mbar 172 kPa 25 psi aşırı basınçlara dayanabilir.

AWM700 Serisi, zamanla kanıtlanmış güvenilirlik, yüksek doğruluk ve hassas çalışma özelliklerinin bir kombinasyonunu sağlar.AWM700 sensör devreleri amplifikasyon ve sıcaklık telafi eder.

AWM720P1 ve AWM730B5, öncelikle tıbbi havalandırma pazarı için geliştirilmiştir ve birçok tıbbi ve analitik enstrümantasyon uygulamasının yüksek performans gereksinimlerini karşılar.

AWM700 Serisi Hava Akışı SensörleriAna Özellikler ve Faydaları
• 300 SLPM'ye kadar aralıkları için akış boruları: Müşterinin uygulamasında düşük basınç düşüşü sağlar
• Yüksek stabil sıfır ve tam ölçek: Çoğu uygulamada yeniden kalibrasyon gerektirmez
• Kompakt ambalaj tasarımı: Müşterinin kabininde daha az yer kaplar, potansiyel olarak üretim maliyetlerini azaltır; mekan kısıtlı uygulamalara daha kolay uyum sağlamak için kabin boyutu da azaltılabilir
• Düşük histerez ve tekrarlanabilirlik hataları (okuyuların% 0.35'inden az): Sistemin daha iyi doğruluğunu sağlar
• 6 ms'lik gelişmiş yanıt akış süresi: Tam akış olayını yakalar
• Düşük güç tüketimi: Taşınabilir cihazlarda ve pille çalışan uygulamalarda kullanılmasına izin verir

AWM700 Serisi Hava Akışı SensörleriPotansiyel Uygulamalar
Tıbbi
• Oksijen konsantratörleri ve koruyucular
• Solunum cihazları ve solunum cihazları
• Nebulizerler
• Sürekli pozitif hava yolu basıncı (CPAP)
• Anestezi makineleri
Sanayi
• Kütle akış kontrol cihazları
• Telekomünikasyon sistemleri
• Çevre iklim kontrolü
• Yakıt hücresi kontrolü
• Süreç gazı kontrol kaynak ekipmanları ve lazerler

AWM700 Serisi Hava Akışı SensörleriÖzellikler

Karakteristik	Parametreler
	AWM720P1	AWM730B5
Akış aralığı	+200 SLPM	±300 SLPM
Harekete geçirme voltajı	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Güç kaynağı	8.0 Vdc min./10.0 Vdc tip./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Güç tüketimi	60 mW
Çıktı yükleme: batıyor Kaynak	10 mA tipi. 20 mA tipi
Kalibrasyon gazı	hava
Sıfır gerilim kayması: 25 °C -25 °C [77 °F -13 °F] 25 °C'den 85 °C'ye kadar 25 °C - 5 °C [77 °F - 41 °F] 25 °C'den 60 °C'ye kadar	-2.0 Vdc % okuma tipi. +2.0 Vdc % okuma tipi. - Evet. - Evet.	- Evet. - Evet. ±2,5% okuma tipi. ±2,5% okuma tipi.
Ratiometriklik hatası	±0.30 % okuma tipi.	- Evet.
Tekrarlanabilirlik ve histerez	± 0,50 % okuma maksimum.	±0.035 Vdc tipi.
Yanıt süresi	6 ms tip.	10 ms tip.
Isınma zamanı	- Evet.	5 saniye
Tam ölçekte basınç düşüşü	25 mbar. 250 Pa. 1.0 inH20 tipi.	3300 Pa. 1.2 inH20 tipi.
Aşırı basınç	1720 mbar 172 kPa 25 psi maksimum.	1034 mbar. 103 kPa. 15 psi maksimum.
sıcaklık aralığı: çalıştırmak depolama	-25 °C - 85 °C [-13 °F - 185 °F] -40 °C - 90 °C [-40 °F - 194 °F]	5 °C - 60 °C [41 °F - 140 °F] -40 °C - 90 °C [-40 °F - 194 °F]
Yönlendirme duyarlılığı	- Evet.	5 Vdc uyarıda < 0,005 Vdc tip değişimi İki yön arasında
Ağırlık	34 gram	23,2 g [0,75 oz]
Bağlantı	AMP 103956-3 sensörlü snap in
