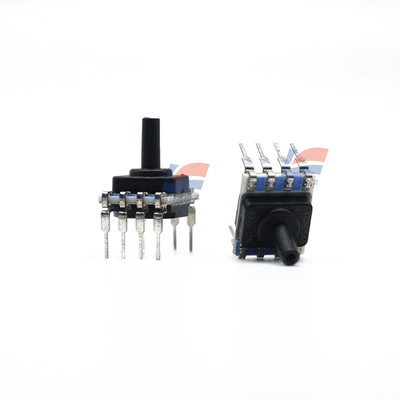

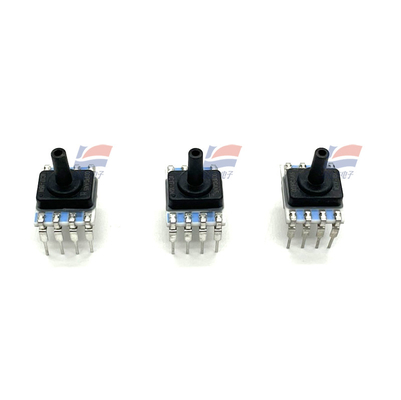

YJJ ABPDANN010BGAA5 Oksijen jeneratörlerinde ve gaz dedektörlerinde kullanılan 0 - 10bar basınç sensörü

Ürün Tanımı:

YJJ ABPDANN010BGAA5 Oksijen jeneratörlerinde ve gaz dedektörlerinde kullanılan 0 - 10bar basınç sensörü

Özellikleri:

• Ölçüm ölçütleri ve diferansiyel

baskı

• Toplam hata aralığı (Şekil 1'e bakın): ±1,5 % FSS

• Sıvı ortam seçeneği: Islak/

Çift portlu cihazlarda ıslak çalışma

• Endüstride önde gelen uzun vadeli istikrar:

±0,25 % FSS

• Endüstri lideri doğruluk: ± 0.25 % FSS

BFSL

• Geniş basınç aralığı: 60 mbar ila 10 bar

6 kPa'dan 1 MPa'ya. 1 psi'den 150 psi'ye.

• 8 mm x 7 mm kadar küçük

• Yüksek patlama basınçları (Tablo 7'ye bakın)

• 0°C sıcaklık aralığında kalibre edilmiştir

50°C'ye

• Tek bir güç kaynağından çalışır

3.3 Vdc veya 5.0 Vdc

• Çıktı: Ratiometrik analog veya I2C- veya

SPI uyumlu 12 bitlik dijital

• Güç tüketimi:

Uyku modunu kullanmak

• IPC/JEDEC J-STD-020D ile uyumludur.1

Nem Duyarlılığı Seviye 1

Gereksinimler

• REACH ve RoHS uyumlu

• Seçenekler: İç teşhis fonksiyonu,

sıvı ortam, uyku modu, sıcaklık

çıkış

FİGOR 1. TOTAL ERROR BAND TABLE 1. ABSOLUT MAKSIMUM RATINGS1 CHARACTERISTIC MIN. MAX. UNIT Güçlendirme voltajı (Vsupply) -0.3 6.0 Vdc Herhangi bir dip üzerindeki voltaj -0.3 Vsupply + 0.3 V Dijital arabirim saat frekansı: I2 C SPI 100 50 400 800 kHz ESD duyarlılığı (insan vücudu modeli) 2 kV Depolama sıcaklığı -40 [-40] 85 [185] °C [°F] Lehimleme süresi ve sıcaklığı:kurşun lehim sıcaklığı (DIP) en yüksek geri akış sıcaklığı (kurşunsuz SMT), SMT) 250°C'de en fazla 4 saniye [482°F] 250°C'de en fazla 15 saniye [482°F] 1. Mutlak maksimum değerler, cihazın hasar almadan dayanacağı aşırı sınırlardır.Çevre Özellikleri Karakteristik Parametresi Nem: tüm dış yüzeyler sıvı ortamın iç yüzeyleri (T, V, F, G) kuru gazların iç yüzeyleri (N, D) %RH'dan %RH'ya kadar, kondansif olmayan %RH'dan %RH'ye kadar, kondansif 0%RH'dan %RH'ye kadar,Kondensasyonsuz titreşim 15 g, 10 Hz'den 2 kHz'ye kadar Şok 100 g, 6 ms süresi Hayat1 1 milyon basınç döngüsü minimum Lehim geri akışı J-STD-020-D.1 Nem Duyarlılığı Seviye 1 (sıcaklıkta saklandığında sınırsız raf ömrü)

SÖzellikler:
