Ürün ayrıntıları:
|
| Basınç Histerezisi(5) (0 - 50 kPa): | ±0.1 — %VFSS | Sıcaklık Histerezisi(5) (-40°C ila +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Tam Ölçekli Açıklıkta Sıcaklık Etkisi(5): | TCVFSS -1.0 - 1.0 %VFSS | Ofsette Sıcaklık Etkisi(5): | TCVoff -1.0 - 1.0 mV |
| giriş empedansı: | Zin 1000 - 2500 Ω | Çıkış empedansı: | Zout 1400 - 3000 Ω |
| Tepki Süresi(6) (%10 ila %90): | tR — 1.0 — mS | ||
| Vurgulamak: | Kalibrasyon fonksiyonu basınç sensörü |
||
Ürün Açıklaması:

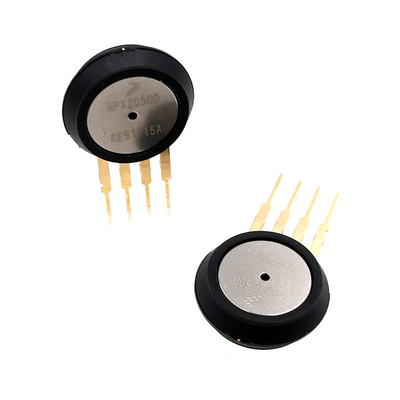

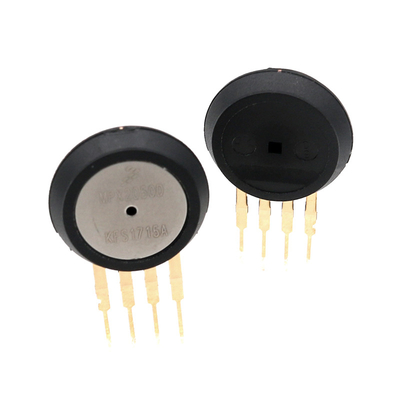

MPX2050D 0-50 kpa (0-7.25PSi) Dahili Sıcaklık Kompanzasyonu ve Kalibrasyon Fonksiyonu Basınç Sensörü
Özellikler:
MPX2050 serisi cihazlar silikon piezodirençli basınç sensörleridir.
ile doğru orantılı olarak son derece doğru ve doğrusal bir voltaj çıkışı sağlar.
uygulanan basınç.Sensör, tek, monolitik bir silikon diyaframdır.
gerinim ölçer ve çip üzerinde entegre bir ince film direnç ağı.çip lazer
hassas açıklık ve ofset kalibrasyonu ve sıcaklık telafisi için kırpılmıştır.
• 0°C ila +85°C üzerinde Sıcaklık Dengelemeli
• Eşsiz Silikon Kesme Gerilme Gerinim Göstergesi
• Kullanımı Kolay Talaş Taşıyıcı Paket Seçenekleri
• Besleme Voltajına Oranometrik
• Diferansiyel ve Gösterge Seçenekleri
• ±0.25% Doğrusallık
Uygulanan Fark Basıncına Karşı Gerilim Çıkışı
Sensörün diferansiyel voltaj çıkışı doğrudan
uygulanan diferansiyel basınçla orantılıdır.
Diferansiyel veya gösterge sensörünün çıkış voltajı
basınca uygulanan basınç arttıkça artar
(P1) vakum tarafına (P2) göre.Benzer şekilde, çıktı
artan vakum uygulandığında voltaj artar
basınç tarafına (P1) göre vakum tarafı (P2).
Özellikler:
| Fark Basınç Aralığı(1) | POP 0 — 50 kPa |
| Besleme Gerilimi(2) | VS — 10 16 Vdc |
| Besleme Akımı | Io — 6.0 — mAdc |
| Tam Ölçekli Açıklık(3) | VFSS 38,5 40 41,5 mV |
| Ofset(4) | Voff -1.0 — 1.0 mV |
| Duyarlılık | 0,8 — mV/kPa |
| doğrusallık | -0,25 — 0,25 %VFSS |
