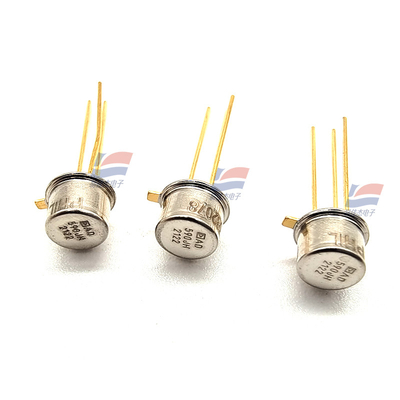

AD590JH Tahta Montajlı Sıcaklık Sensörleri Analog Tip

Ürün Tanımı:

AD590JH Tahta Montajlı Sıcaklık Sensörleri Analog Tip

Özellikleri:

AD590, mutlak sıcaklığa orantılı bir çıkış akımı üreten 2 terminalli entegre devre sıcaklık dönüştürücüsüdür.4 V ve 30 V arasındaki güçlendirme voltajları için cihaz yüksek impedans olarak çalışır., sabit akım düzenleyicisi 1 μA/K geçiyor. Çipin ince film dirençlerinin lazerle kesilmesi cihazın 298.2 K (25°C).

AD590, 150'den aşağı sıcaklık algılama uygulamalarında kullanılmalıdır.°C'de, şu anda geleneksel elektrikli sıcaklık sensörleri kullanılıyor.Monolitik entegre devrenin doğuştan düşük maliyeti, destek devrelerinin ortadan kaldırılması ile birlikte, AD590'ı birçok sıcaklık ölçüm durumu için çekici bir alternatif haline getirir.AD590 uygulamasında doğrusallaştırma devresine, hassaslık gerilim amplifikatörlerine, direnç ölçüm devresine ve soğuk bağlantı tazminatına gerek yoktur.

Sıcaklık ölçümüne ek olarak, uygulamalar arasında sıcaklık telafi veya ayrık bileşenlerin düzeltmesi, mutlak sıcaklığa orantılı yanlıştırma, akış hızı ölçümü,Sıvıların seviye tespiti ve anemometriAD590, hibrit devreler ve korunan ortamlarda hızlı sıcaklık ölçümleri için uygun hale getiren yonga biçiminde mevcuttur.

AD590, özellikle uzaktan algılama uygulamalarında kullanışlıdır. Cihaz, yüksek impedans akım çıkışı nedeniyle uzun hatlardaki voltaj düşüşlerine duyarsızdır.İyi yalıtılmış bir bükülmüş çift, alıcı devreden yüzlerce metre uzaklıkta çalışmak için yeterlidir.Çıktı özellikleri ayrıca AD590'ı çoklulaştırmayı kolaylaştırır: akım bir CMOS multipleksörü tarafından değiştirilebilir veya besleme voltajı bir mantıksal geçit çıkışı ile değiştirilebilir.

ÜRÜNÜN ÖNERLERİ

1AD590, sadece bir DC voltaj kaynağı (4 V ila 30 V) gerektiren kalibreli, 2 uçlu bir sıcaklık sensörüdür.ve doğrusallaştırma devreleri tüm cihaz uygulamakta gereksiz.

2Wafer düzeyinde son teknoloji lazer kesimi kapsamlı nihai testlerle birlikte AD590 ünitelerinin kolayca değiştirilebilmesini sağlar.

3Üstün arabirim reddedilme oluşur, çünkü çıkış bir voltaj yerine bir akımdır. Ayrıca güç gereksinimleri düşüktür (1.5 mWs @ 5 V @ 25°C) Bu özellikler AD590'ı uzaktan sensör olarak uygulamayı kolaylaştırır.

4Yüksek çıkış impedansı (> 10 MΩ), besleme voltajı hareketinin ve dalgalanmanın mükemmel bir şekilde reddedilmesini sağlar.Güç kaynağını 5 V'den 10 V'ye değiştirmek sadece 1 μA maksimum akım değişikliğine neden olur, veya 1°C eşdeğer hatası.

Özellikler:
