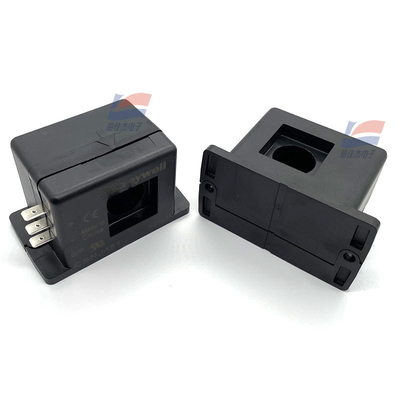

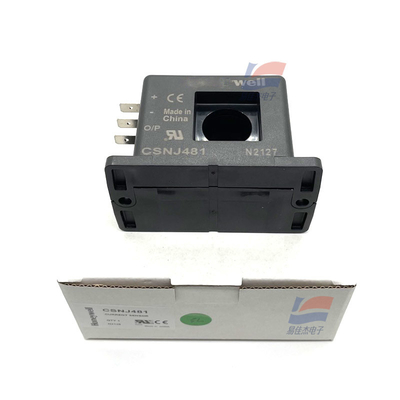

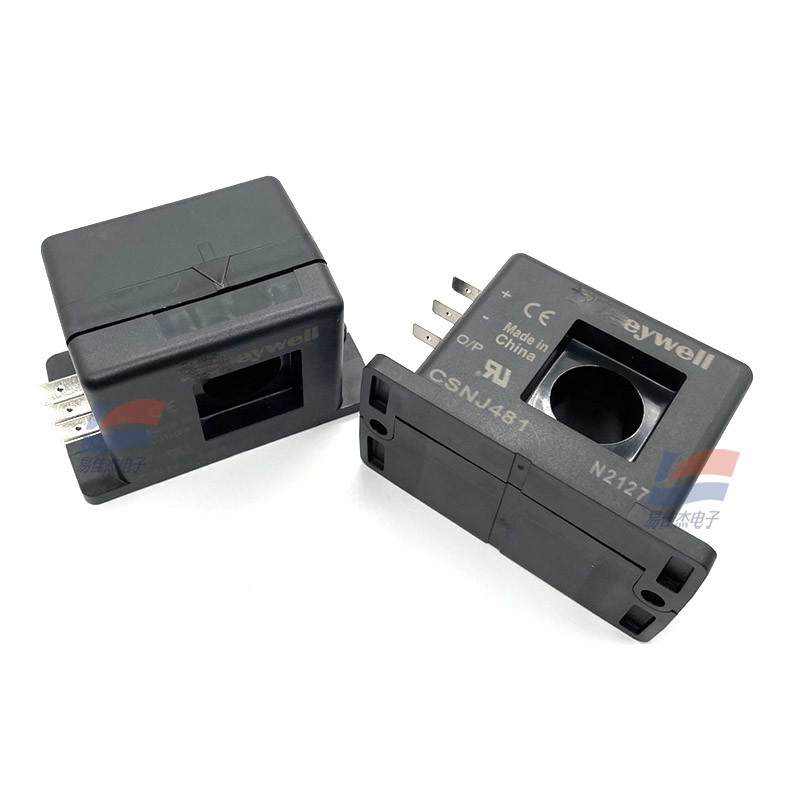

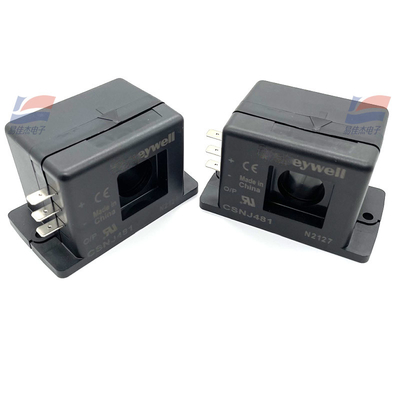

CSNJ481 100A Pano Montaj Akım Sensörleri Darbe Pano Montajlı CSN Serisi

CSNJ481 100A Kart Montaj Akım Sensörleri Darbe Kart Montajlı CSN Serisi

KAPALI DÖNGÜ SENSÖRLERİ
Kapalı döngü akım sensörleri, 0-25, 0-50, 0-100, 0-600 ve 0-1200 Amper aralıklarında AC, DC ve darbe akımlarını ölçer. CSN Serisi, Hall etkisi prensiplerine ve sıfır manyetik akı veya sıfır denge yöntemine (geri besleme sistemi) dayanmaktadır. Sensördeki manyetik akı
çekirdeği sürekli olarak sıfırda kontrol edilir. Sıfır akıyı dengelemek için gereken akım miktarı, iletkenden geçen birincil akımın, birincil ve ikincil sargıların oranına göre çarpımıdır. Bu kapalı döngü akımı, cihazdan gelen çıktıdır ve birincil akımın, herhangi bir zamanda ikincil dönüş sayısı ile azaltılmış bir görüntüsünü sunar. Bu akım, bir dirençten geçirilerek bir voltaj olarak ifade edilebilir.

ÖZELLİKLER
1 1200 ampere kadar akım algılama
1 AC, DC ve darbe ölçer
akımlar
1 En düşük maliyet/performans oranı
1 Hızlı tepki, aşım yok
1 Yüksek aşırı yük kapasitesi
1 Birincil ve ikincil arasında yüksek düzeyde elektriksel izolasyon
devreler
1 Küçük boyut ve ağırlık
Maksimum çalışma sıcaklığı
