Ürün ayrıntıları:
|
| Product type: | Flow sensor | For: | Dry Gas |
|---|---|---|---|
| Range: | 1 L / min | Accuracy: | +/- 1% Reading |
| Vurgulamak: | AWM3300V,Mikroköprü Endüstriyel Hava Akış Sensörü,Güçlendirilmiş MAF Sensörü |
||

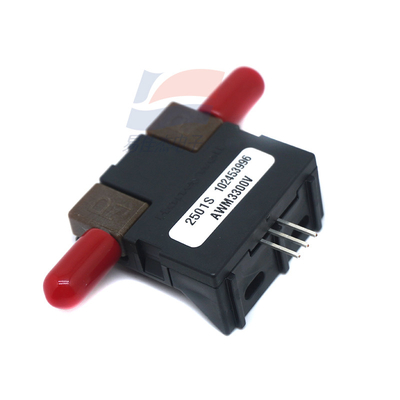

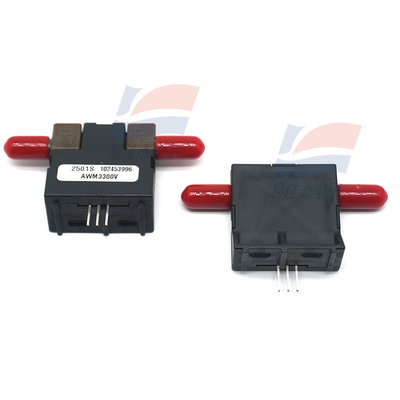

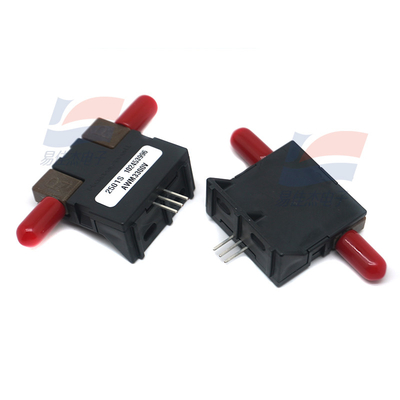

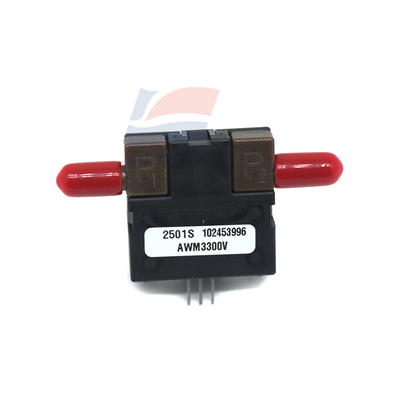

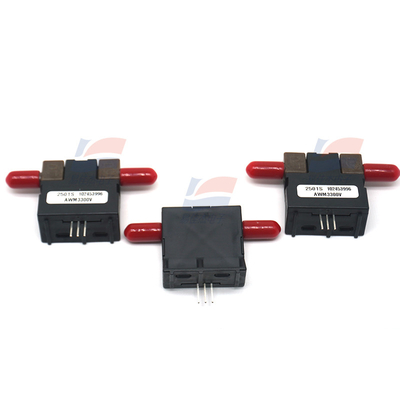

AWM3300V Akış Algılayıcıları Tıbbi Kullanım Mikrobridge Toplu Hava Akışı Genişletilmiş
Özellikler
1 Geliştirilmiş sensör için lazer kesilmiş
Değişkenlik
1 1.0 SLPM'ye kadar akış algılama
1 Düşük diferansiyel basınç algılama
AWM2000 Serisi gibi, çift
Wheatstone köprüleri hava akışı ölçümünü kontrol eder.
kazanç ve gerilim ofsetleri getirmek için
Sensör çıkışına.
Şekil 3 amplifikasyon devrelerini gösterir
Ayrıca, ısıtıcı kontrol devresine (Şekil 1'e bakın) ve algılama sistemine
köprü besleme devresinin (Şekil 2'ye bakın)
Pakete bin.
Özellikler:
| Çıktı voltajı | 5 V |
| Çalışma kaynağı gerilimi | 8 V'den 15 V'ye kadar |
| Liman boyutu | 5.08 mm |
| Ev malzemesi | Silikon |
| Çalışma sıcaklığı | + 85 C |
| Asgari çalışma sıcaklığı | -25 C |
| Birim ağırlığı | 10.800 g |
Notlar:
1Sinyal koşullu devreler için ilk ısınma süresi en fazla 1 dakikadır.
2Çıktı voltajı, güç kaynağı voltajına göre göre ölçülür.
3Farklı basınç algılama sırasında sıcaklık kaymaları, gazın sıcaklık üzerindeki yoğunluk değişikliğine ilişkindir (Uygulamada Not 1.'ye bakın).
4Zararı önlemek için maksimum izin verilen akış değişimi hızı: 5 SLPM/1 saniye.
